電捕集合并處理鋅煙酸霧技術
一、技術概述 （一）技術產生背景 經我司研究鋅煙、酸霧介質性質，結合傳統布袋除塵處理鋅煙易糊袋、能耗高，傳統噴淋中和酸霧耗堿、產生含鹽中和廢...
聯系電話：13145204777
詳情介紹
一、技術概述
（一）技術產生背景
經我司研究鋅煙、酸霧介質性質，結合傳統布袋除塵處理鋅煙易糊袋、能耗高，傳統噴淋中和酸霧耗堿、產生含鹽中和廢水、能耗高等痛點。我司將該技術創新應用在鋅煙、酸霧處理上，經過兩年的測試論證，目前已在安徽廬峰鍍鋅、山東日照表面處理產業園區、江蘇新長江集團下屬泓聯鍍鋅幾個廠在應用。
（二）技術原理
采用高壓放電原理，通過直流高壓電在“電捕室”將空氣擊穿，使鋅煙、酸霧霧滴粒子表面荷電，在“電捕室”電場作用下對表面荷電酸霧霧滴、鋅煙粉塵進行捕捉收集到陽極板上，然后通過循環溶液對極板進行脫附?jīng)_洗，完成鋅煙、酸霧的捕捉收集處理，脫附收集的循環液定期排放至中轉池，配比后作助鍍液槽液補充資源回用。
（三）技術特色
特色一、綠色環保，無二次污染
本技術原理是采用靜電捕集原理，即通過高壓直流產生電場對污染物質進行吸附捕集，然后通過水脫附溶液進行脫附資源再生。整個工藝過程為純物理過程，不添加任何化學藥劑，故沒有二次污染產生，為純綠色環保處理技術。
特色二、穩定達標
本技術在設計建造中，為通透式耐腐結構，應用中無需耗材使用，不存在有堵塞現象，能實現處理排放達標的穩定性。
特色三、超微排放
本技術捕集率理論上能做到99.9%，搜集率能做到95%以上，故其排放指標能超微排放，遠低于現有國家或地方排放標準。
特色四、節能減耗
本技術處理設施為通透式設計，鋅煙處理取消了布袋除塵器，酸霧處理取消了中和塔，系統中沒有布袋和濾球的阻力，僅有管道風阻，再?zèng)]其它風損，大大降低了風機功率，實現了節能。
也因?yàn)殇\煙處理取消了布袋、酸霧處理取消加堿中和，從源頭上消除耗材的使用，解決了廢舊濾袋、濾球處理的環保難題。
酸霧處理取消加堿中和，沒有中和后的濃鹽廢水的產生，結合產線取消水漂洗，徹底從源頭上解決了廢水排放的問題，真正實現了零排放、清潔生產。
特色五、資源再生
本技術鋅煙和酸霧通過電捕集鋅煙粉塵顆粒和酸霧，伴隨反應生成氯化鋅-銨被噴淋脫附流至塔底的儲液池中，經調配后可用于助鍍液中，實現資源再生回收，再無危廢產生。
特色六、減少排放口
采用新的電捕環保技術，可將原傳統技術的三個排放口減少為一個排放口（環保是按排放口數量收費的）。
特色七、自動化程度高
本技術一鍵啟動，實時監測空氣濕度來調整風機頻率控制轉速全自動運行，免人為操作和維保，有效保證了運行的穩定及設備的壽命，降低了實際運行功率。
特色八、經濟性
節能減耗，運行費用低，危廢再利用等技術相比傳統工藝，將不到一年能收回投資，后續運行相比傳統技術，節約下來就是純利潤，增加了企業的綜合競爭力，投入產出經濟性及性價比極高。
二、工藝流程

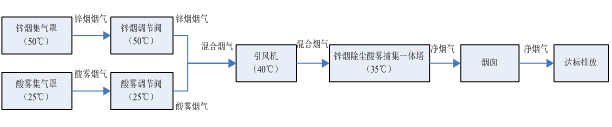

（一）工藝流程
?。ǘ┕に囘^程描述
1、工藝過程總述
依托鋅煙收集罩、酸霧封閉間收集鋅煙酸霧，通過風管利用風機將鋅煙、酸霧抽送到無障礙通透凈化過濾塔；然后利用電捕技術在電捕室內進行鋅煙、酸霧捕捉，通過電捕室內極板裝置進行捕集吸附；***采用高壓水簾進行沖洗脫附，使鋅煙、酸霧資源回收；尾氣通過排氣管道實現超微排放。
2、工藝過程分述
具體如下表。
|
工藝過 |
設備設 |
處理描述 |
工藝參數 |
工藝目標 |
|
鋅煙酸霧收集 |
酸霧收 |
通過封閉間的形式收集酸霧 |
依據封閉間大小確定收集罩容量 |
實現酸霧收集 |
|
鋅煙收 |
通過收集罩收集鋅煙粉塵 |
依據收集罩大小確定收集罩容量 |
實現鋅煙收集 |
|
|
風管 |
酸霧的輸送管道 |
依據流量、風速確定管徑 |
實現鋅煙、酸霧收集輸送 |
|
|
引風機 |
酸霧的輸送動力系統 |
依據風量、風阻確定風機功率 |
||
|
鋅煙 |
電捕室 |
通過直流高壓形成強電場捕捉鋅煙酸霧 |
依據鋅煙、酸霧物化性質進行直流高壓電源、極板、循環泵、噴嘴設計選型 |
實現滿足鋅煙、酸霧捕捉、收集條件 |
|
極板 |
在電場作用下捕集帶荷電的鋅煙酸霧 |
|||
|
噴淋 |
循環泵 |
抽取溶液對極板進行沖洗脫附 |
實現鋅煙、酸霧沖洗脫附回用 |
|
|
高壓噴嘴 |
通過高壓噴嘴對極板進行沖洗脫附處理 |
|||
|
尾氣 |
直排管 |
尾氣通過直排管排放 |
依據排放標準進行設計選型 |
實現尾氣超微排放 |
|
循環脫附液資源回用 |
循環泵 |
自流或循環泵排至中轉池 |
依據循環液PH值、液位定期自動排放 |
鋅煙酸霧資源回用 |
?。ㄈ┡涮紫到y(tǒng)
1、電源系統
采用低電流高電壓直流電源系統。
2、控制系統
通過鋅煙、酸霧濃度不同引起的阻值變化，自動調節電極電壓適時實現捕捉量自控，并自控變頻引風機轉速，實現節能?？刂瞥绦騊LC采用三菱、西門子、ABB等。
3、保護系統
通過隔離開關裝置進行高壓安全保護。
4、在線監測
依據當?shù)丨h(huán)保要求配置在線監測系統（用戶選項）。
三、工藝目標
| 件名稱 |
單位 |
處理前 |
處理后 |
備注 |
||
|
鋅煙 |
氧化鋅顆粒濃度 |
mg/Nm3 |
依實際測算 |
≦10 |
兩種顆?；旌峡偱欧?/p> |
|
|
氯化氨顆粒濃度 |
||||||
|
氨氣濃度 |
ppm |
依實際測算 |
5~6 |
|
||
|
酸霧 |
氯化氫 |
排放速率 |
Kg/h |
/ |
0.26 |
15米高煙囪 |
|
Kg/h |
/ |
0.43 |
25米高煙囪 |
|||
|
濃度 |
mg/Nm3 |
依實際測算 |
≦10 |
|
||
四、設備構成
（一）設備系列
該設備為非標定制設備。因鋅煙收集罩、酸霧封閉間容量大小不同；鋅煙濃度隨所鍍工件結構及重量不同其鋅煙濃度亦不一，酸霧隨槽體表面積、鹽酸濃度、溫度、濕度不同而變化。產生的酸霧濃度亦不同，該設備處理量也隨之變化。故是依據客戶情況定身量制。
?。ǘ┮讚p件
密封墊、溫度計
?。ㄈ└鼡Q件
水泵、噴嘴
?。ㄋ模?/strong>設備維護保養
主要是防酸腐蝕的維護保養。
電捕集合并處理鋅煙酸霧技術案例展示
